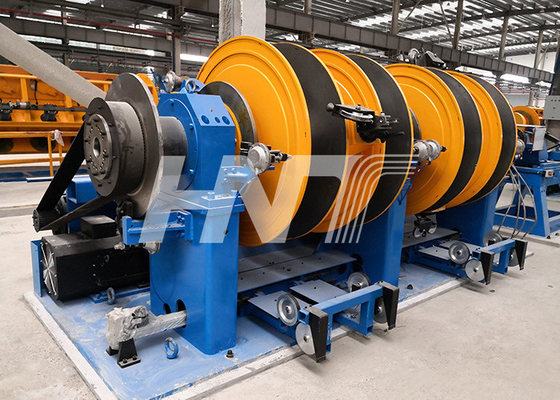

Trapezoides konzentrisches Drahtseil-Kabel, das Maschine für Extrahochspg-Stromkabel herstellt

Konzentrische Anschwemmungs-Hochgeschwindigkeitslinie

1. Anwendung für die Produktion aller Arten Hochspannungs-und Höchstspannungs-Stromkabel, von Unkosten zu Isolier-, Wechselstrom-Art (unter Verwendung Milliken-Leiters der hohen Qualität) oder DC-Art (unter Verwendung des große Runde zusammengepreßten Leiters oder der trapezoiden Drähte);
2. Entworfen für NO--zurücktorsionsschiffbruch;
3. Höchstgeschwindigkeit des Käfigs: 500r/min;
4. Angeschwemmte Neigung: 40~350mm (Stepless justierbar);
5. Der angeschwemmte Körper ist eine konzentrische Struktur, die aus Vorder- und Rückseite Unterstützungssitz, Fliegenflügelsystem, dem Spulenspeichersystem und Draht, die System teilen verfasst wird. Der Käfig, die Speicherspule und das Quersystem angetrieben durch einen unabhängigen variablen Frequenzmotor;
6. Jeder Abschnitt des Käfigs wird mit rückspulen Gerät ausgerüstet, werden die Kerndrähte zur Spule durch ein externer Rückspulenprofit gerückspult, und jede Spule rückspult einen Draht. Der Kerndraht, der auf der Spule durch eine unterschiedliche Bewegungsdurchquerung das Kabel rückspult.

Vorteil der Maschine:

1. Wegen der konzentrischen Struktur des Käfigs (die Mitte der Profitspule und die Rotationsmitte des Käfigs stimmen) überein, ist die Zentrifugalkraft jeder Spule sehr klein, also ist die drehende Geschwindigkeit des Käfigs höher und die Anschwemmungsgeschwindigkeit ist schneller, und die Produktions-Leistungsfähigkeit wird verbessert;

2. Die Speicherspule des Käfigs mit großer Belastbarkeit und erfordert nicht häufiges Be- und Entladung, das groß die Menge der Arbeit für den Betreiber verringerte;

3. Nachdem der einzelne Draht auf der Speicherspule des Käfigs fertiger Profit ist-, kann der einzelne Draht, nachdem man gezeichnet hat, auf die Spule direkt gerückspult werden, die den Umsatzprozeß verringerte;

4. Die Spannung des Käfigs haben nichts, mit der drehenden Geschwindigkeit des Käfigs zu tun, und die Spannung ist stabil und justierbar;

5. Die Struktur des verdrehten Körpers ist kompakt und angemessen, wenige Verschleißteile, wird die Wartungsquantität groß verringert, und die Instandhaltungskosten werden gespart;
