Maschine zur Verkleidung von Kupfer-Aluminium-Stahl-Rigid Frame-Streifen 630/1+6+12+18
Maschine zum Strängen von Stählen mit starrem Rahmen
,Maschine zur Verkleidung mit Kupfer
,Aluminium-Rigid Frame Stranding-Maschine

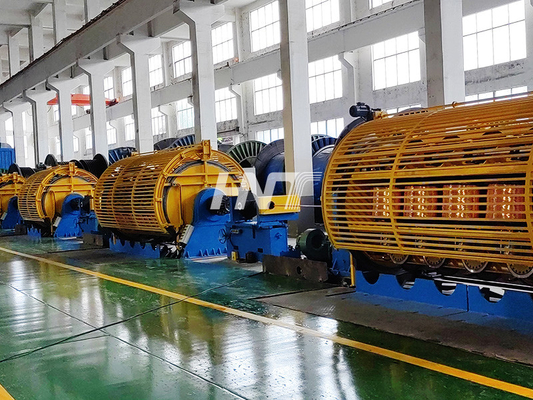

Starrrahmensträngmaschine 630/1+6+12+18
Die Maschine wird für die Verkleidung von Kupfer, Aluminium, unilei und umgekehrt konzentrisch, rund, komprimiert,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,. Steife Strangleitungen sind eine ideale Maschine zur Herstellung von Großleitern für LV/MV/HV-Stromkabel und Überkopfleitern (AAC/AAAC/ACSR).630 mm bis 710 mm mit automatischem Seiten- oder Bodenbelastungssystem bei 45° sowie speziellen Systemen, die den Kundenbedürfnissen angepaßt sind- Konfiguration von 19 bis 127 Draht.
Elektrische Steuerung:
Das synchrone Steuerungssystem für den separaten motorisierten Strander unterscheidet sich von anderen ähnlichen Strander-Systemen anderer Hersteller.Alle Prozessparameter können abgerufen werdenEin einzigartiges Pro- und Datenerfassungssystem sorgt für einen stabilen und realisierbaren Betrieb der Maschine.Die Präzision der Längenmessung beträgt bei Notstopp weniger als 3% und bei normaler Linienstopp weniger als 1% (Profibus-Kommunikationssteuerung).
Technischer Parameter:
| Modell der Maschine | JLK-630 | JLK-710 |
| Einfach Kupferdraht. | Für die Berechnung der Leistung: | Für die Berechnung der Leistung: |
| Einfach Aluminiumdraht. | Für die Berechnung der Leistung: | Für die Berechnung der Leistung: |
| Einfach Aluminiumlegierung Drahtwand. | Für die Berechnung der Leistung: | Für die Berechnung der Leistung: |
| Max. Stranded Wire Dia. | Φ30-55 mm | Φ30-55 mm |
| Längen der Verlegung | 40 ̊350 mm (Schritt-abgesetzte Einstellung) | 40 ̊350 mm (Schritt-abgesetzte Einstellung) |
| Höchstdrehzahl | 500 Rpm | 500 Rpm |
| Höchstgeschwindigkeit der Leitung | 100 m/min | 100 m/min |
| Maximale Umwicklungsgeschwindigkeit | 150 ∼ 200 m/min | 150 ∼ 200 m/min |
| In den Käfigen bezahlen | 630 | 710 |
| Zentrale Auszahlung | PND630/1600 | PPND630/1600 |
| Zwei-Rad-Kapstan | 2000 mm, 2500 mm | 2000 mm, 2500 mm |
| Motor zur Drehfunktion des Käfigs | Siemens Wechselstrommotor | Siemens Wechselstrommotor |
| Stranding-Käfigstruktur | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Beförderungsart | Seitenbelastung oder Unterbelastung | Seitenbelastung oder Unterbelastung |
