| Mindestbestellmenge: | 1 Satz |
| Preis: | negotiable |
| Standard Packaging: | Entsprechend den Anforderungen des Kunden |
| Lieferfrist: | 30-120 Tage |
| Zahlungsmethode: | T/T, L/C |

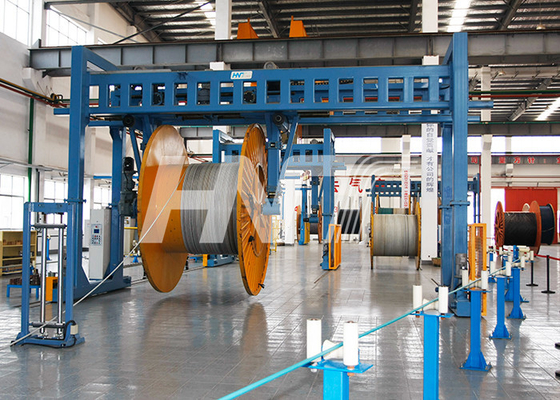

Portalrahmen-Aufnahme
Die Überquerungsaufnahme ist vom hängenden Drehbolzenportalentwurf. Die teleskopischen anhebenden Arme sind schmal und erlauben guten Zugang zur Spule, wenn sie das Kabel befestigen.
Die Aufnahme hat zwei Hauptkomponenten: der Portalrahmen und der Überquerungswagen. Die teleskopischen anhebenden Arme werden vom beweglichen Wagen verschoben, der das Rad ist, das an den Strahlen angebracht wird. Alle Drehbolzenbewegungen, up-down und in--heraus, werden motorisiert.
Der Wagen überquert während der Operation, um eine gerade Mittellinie des Kabels beizubehalten, welches die Spule kommt. Die Überquerungsneigung und die Wendepunkte können eingestellt werden, indem man Bedienfelddruckknöpfe hängt.
Die Spule ist der Hundstift, der durch einen kontrollierten Wechselstrom-Motor des Vektors über einem Getriebe mit 2 Schritten angetrieben ist. Der Hauptmotor kann mit konstantem Drehmoment laufen gelassen werden oder durch Tänzer oder Akkumulator gesteuert werden entweder. Der Motor hat Belüftung gezwungen und wird mit einer elektromagnetischen Bremse ausgerüstet und gearbeitet als Feststellbremse oder Notausbremse.
Ein Satz Drehbolzen ist in der grundlegenden Maschine eingeschlossen.
Die Führerrollen werden vom Portalrahmen verschoben. Die Rollen sind leicht für verschiedene Kabeldurchmesser justierbar.
Alle Funktionen wie Spulenrotation, Überquerung, Drehbolzenbewegungen und Selbstspulenbehandlung sind vom hängenden Bedienfeld aktiviert und gesteuert.
Überquerung der Aufnahme
Die Strahlen der Aufnahme sind lang genug zu erlauben, dass die Spulen durch die Seite der Fertigungsstraße geändert werden. Zwei NehmenUPS, das hinter einander in Position gebracht wird, ist häufig die beste Lösung für Dauerbetrieb.
Die automatische Positionierung des Wagens von der Ladeposition in die Produktionsposition und kann durch einen Knopf vice versa aktiviert werden. Die volle Spule bewegt sich automatisch auf die Spulenänderungsposition. Die Spule wird gesenkt und die Drehbolzen sind geöffnet. Nachdem die Drehbolzen manuell in die leere Spule eingeführt sind, ist ein zweiter Knopf aktiviert und die Spule wird seitlich auf die Arbeitsposition angehoben und verschoben.
Technische Parameter:
| Modell | HT25 | HT32 | HT36 | HT42 |
| Spulendurchmesser | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| Maximaler Flanschdurchmesser (Millimeter) | 2500 | 3200 | 3600 | 4200 |
| Minimaler Flanschdurchmesser (Millimeter) | 1250 | 1600 | 2000 | 2500 |
| Minimale Gesamtbreite (Millimeter) | 900 | 1180 | 1500 | 1900 |
| Maximale Gesamtbreite (Millimeter) | 1900 | 2120 | 2300 | 2400 |
| Minimaler Fassdurchmesser (Millimeter) | 500 | 800 | 2500 | 2800 |
| Bohrung (Millimeter) | 80 (100-125) | 80 (100-125) | 200 | 200 |
| Minimaler Drahtdurchmesser (Millimeter) | 7 | 8 | 20 | 30 |
| Maximaler Drahtdurchmesser (Millimeter) | 70 | 120 | 140 | 160 |
| Maximale Umdrehungsgeschwindigkeit (U/min) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 |
| Querstrecke (Millimeter) | 8-90 | 9-120 | 20-140 | 30-160 |
| Maximales Spulengewicht (Kilogramm) | 12000 | 18000 | 25000 | 30000 |
