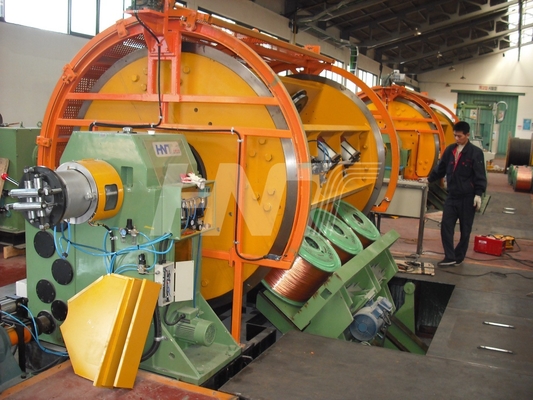

Rahmen-steife Anschwemmungs-Maschine
Maschine zum Verkleinern von Rahmensträngen
Rahmen-steife Anschwemmungs-Maschine
Anwendung
Die Maschine ist speziell entworfen, um kupfernes herzustellen und Aluminiumleiter mit dem Zusammenpressen und dem Prespiralling der Sektorform (optional) sowie ACSR an der Hochgeschwindigkeits- und ausgezeichneten Leiteroberfläche für die H.V.-Kabel produzierten in der ununterbrochenen Vulkanisierung.
Ausgerüstet mit einem Gleichspannungskontrollsystem und einer intelligenten Bremsanlage:
Indem man (Überschall) die Länge des Drahtes eingewickelt in der Spule aufspürt, wird die Länge des Drahtes bleibend auf der Spule PLC ermittelt und übermittelt. Der PLC steuert die in-nehmende Luft durch ein Proportionalventil und macht die Spannung von der Drahtkonstante, die der Länge des Drahtbleibens folgt. Zwei Gruppen steuern die Spannung von Bremsscheiben für sich auszahlen sicherzustellen, dass der Druck auf Disketten gleich ist. Das Druckluftbremsesystem wird durch eine intelligente Bremsanlage gesteuert. Wenn Notaus die Maschine, das Geschwindigkeitssignal jedes Käfigs PLC durch den Sensor übermittelt werden. PLC macht Berechnungen automatisch und stellt verschiedene Bremskräfte zu jedem Käfig vom Proportionalventil dementsprechend zur Verfügung. Dann hören die verschiedenen Käfige auf zu synchronisieren.
Technische hauptsächlichdaten
| Nr. Trommeln im Käfig | 6,12,18,24,30,36 |
| Durchmesser des einzelnen Drahtes | Kupfer 1.5-4.5mm |
| Aluminium-1.8-5.0mm | |
| Aluminiumlegierung 1.5-4.5mm | |
| Drehende Geschwindigkeit des Käfigs |
6-bobbin 200 r/min 12-bobbin 180 r/min |
|
18 Spule 160 r/min 24 Spule 140 r/min |
|
| 30 Spule 120 r/min | |
| Schlaglänge |
Spule 6 37-500 Millimeter Spule 12 44-590 Millimeter |
| Spule 18 52-694 Millimeter | |
| 24bobbin 61-819 Millimeter | |
| Spule 30 72-1100 Millimeter | |
| Leitungsgeschwindigkeit | 6.9~53m/min |
| Größen der Spule im Käfig | PND 630 |
| Spitzenhöhe | 1100mm |
| Windeneinheit | φ 2000(2500) ziehende Doppelwinde |
