Einzelnes Kupfer oder einzelnes Aluminium verdrahtet steife Anschwemmungs-Maschinen
Stahldraht steife Anschwemmungs-Maschine
,Sektorleiter Rigid Stranding Machine
,runder Leiter steifes strander

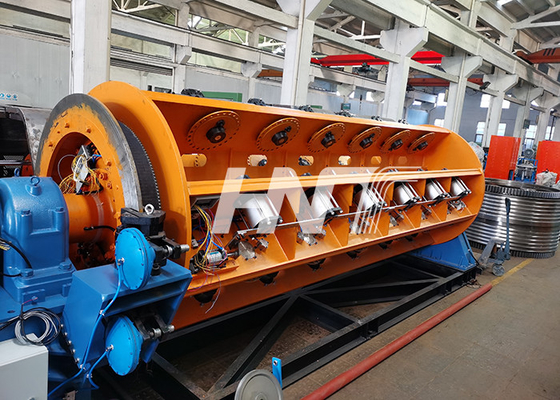

Steife Anschwemmungsmaschinen für einzelnes Kupfer oder einzelne Aluminiumdrähte steife Anschwemmungslinien für 500-Millimeter- bis 800 Millimeter-Käfige
- Anschwemmungslinien sind für einzelnes Kupfer oder einzelne Aluminiumdrähte bestimmt und stellen das Zusammenpressen oder das nicht-Zusammenpressen, Runde oder Sektor und geraden oder VorSpiralenleiter her.
- Anschwemmung von bis 127 der Drähte (kupfernes, Aluminium-, Aluminiumlegierung Kupferlegierungs-,).
- Runde zusammengepreßte Höchstspannung und Hochspannungskabel (HVDC, HVAC).
- Prespiralled-Sektorkerne für Milliken.
- Obenliegende Leiter (AAC, ACSR, AAAC, ACCC, ACSS…).
- Stahldrahtarmierung.
- Kupferdrahtsiebung.
- Flexible Klasse 5.
- Seilzug.
-
Steife Anschwemmungslinien entsprechend dem Antrag des Kunden von 500 Millimeter zu 800 Millimeter-Käfigen.
Das Bekehrtkontrollsystem, zum des Ladens erfolgreich zu garantieren auf einmal:
Die Laufkatze wird durch den Konverter gesteuert, ist die Operation langsam-faset-langsam, die bedeutet, dass die Laufkatze langsam, Bewegungen qualicy beginnt und dem Käfig sich langsam nähert. Sie kann das Laufkatzenlaufen zuverlässig, und genau machen stabil. Mechanische und elektrische Positionierung.
Elektrisches Kontrollsystem:
Das synchronal Kontrollsystem für unterschiedliches motorisiertes strander ist zu anderem ähnlichem strander System durch andere Hersteller unterschiedlich. Zu benützen ist einfach, indem man alle Parameter auf dem Touch Screen gründet. Alle Prozessparameter können bedacht werden. Ein einzigartiges Pro- und ein Datenerfassungssystem, den Maschinenbetrieb sicherzustellen ist stabil und zuverlässig. Die Präzision der Schlaglänge ist kleiner als 3% wenn Notaus und weniger als 1% wenn normaler Halt der Linie (Profibus-Kommunikationssteuerung).
Technischer Parameter:
| Maschinen-Modell | JLK-630 | JLK-710 |
| Einzelner Kupferdraht-Durchmesser. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
| Einzelner Aluminiumdraht-Durchmesser. | Φ1.8~Φ5.0mm | Φ1.8~Φ5.0mm |
| Einzelner Aluminiumlegierungs-Draht-Durchmesser. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
| Durchmesser des angeschwemmten Drahtes des Maximums. | Φ30-55mm | Φ30-55mm |
| Schlaglänge | 40~350mm (Schritt-los justieren Sie) | 40~350mm (Schritt-los justieren Sie) |
| Maximal drehen Sie Geschwindigkeit | 500rpm | 500rpm |
| Maximales Leitungsgeschwindigkeit | 100m/min | 100m/min |
| Maximale Rücklaufgeschwindigkeit | 150~200m/min | 150~200m/min |
| Zahlen Sie sich im Käfig aus | 630 | 710 |
| Mitte-Profit | PND630/1600 | PPND630/1600 |
| Zwillingsrad-Winde | 2000mm, 2500mm | 2000mm, 2500mm |
| Käfig drehen Motor | Siemens Wechselstrommotor | Siemens Wechselstrommotor |
| Anschwemmung der Käfig-Struktur | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Laden-Methode | Seitenladen oder unteres Laden | Seitenladen oder unteres Laden |
